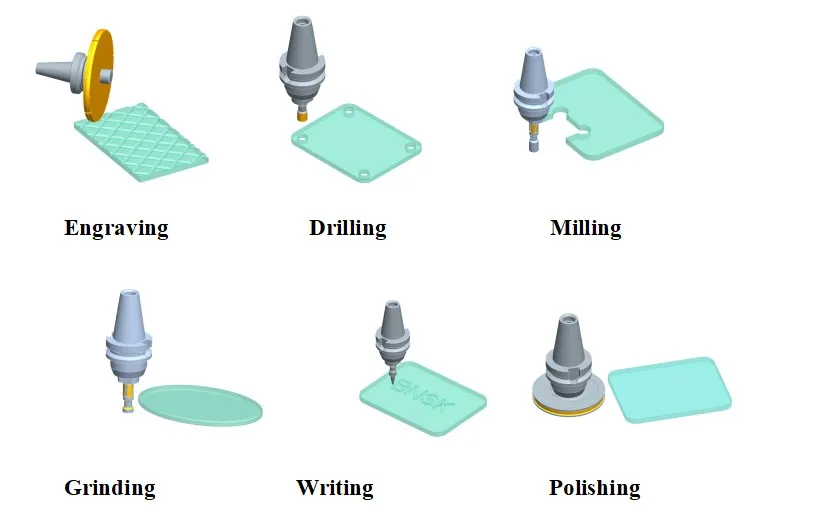

1, funkcja:Centrum obróbki szkła CNCw komplecierytownictwo,borta, polerowanie, przemiał, wiercenie,pismo. z automatyczną wymianą narzędzi, oszczędza czas produkcji i zapewnia bezpieczeństwo produkcji

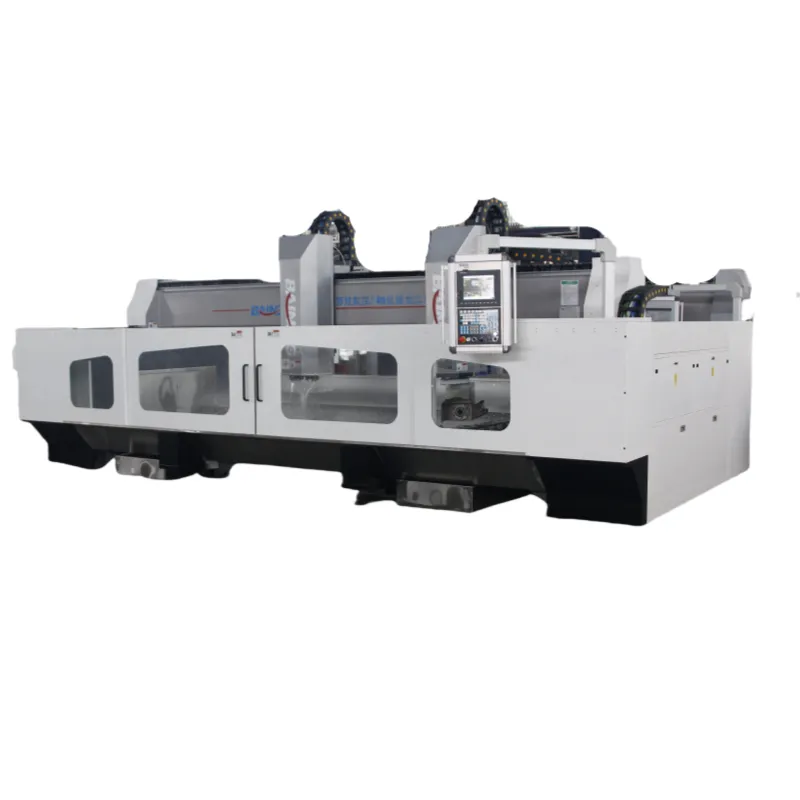

2, maszyna zdwie głowice robocze,jeden do grawerowania, drugi do frezowania, wiercenia, obrzeża, pisania, polerowania, to dobry wybór do głębokiej obróbki szkła i oszczędzający miejsce.
3, oprogramowanie: prześlij rysunek CAD do oprogramowania Baineng i ustaw parametry. Oprogramowanie Baineng może obliczyć najlepszą trasę i wygenerować kod. Skopiuj kody do systemu sterowania Syntec. System Syntec odczyta kody i przekaże je do maszyny, dzięki czemu maszyna może automatycznie rozpocząć pracę, łącznie z automatyczną wymianą narzędzi.
4, parametr techniczny
|
Przedmiot |
Głowa CNC |
Głowica grawerująca |
||
|
Stożek wrzeciona |
BT40 |
BT30 |
||
|
Prędkość wrzeciona |
0-12000 obr./min |
0-4000 obr./min |
||
|
Pionowy skok Z xis |
260 |
230 |
||
|
Skok obrotu osi C |
/ |
360 |
||
|
Model |
BN-TD2620 |
BN-TD3020 |
BN-TD3720 |
|
|
Rozmiar stołu roboczego |
2600*2000 (mm) |
3000*2000 (mm) |
3700*2000 (mm) |
|
|
Wysokość stołu roboczego |
700-800 (mm) |
700-800 (mm) |
700-800 (mm) |
|
|
Rozmiar maszyny |
6000*3500*2700 (mm) |
6400*3500*2700 (mm) |
7100*3500*2700 (mm) |
|
|
Całkowita moc |
33KW |
33KW |
33KW |
|
|
Całkowita waga |
6500 kg |
7000 kg |
8000 kg |
|
|
Oś X-Y,X-Z,Y-Z |
Pionowość Mniejsza lub równa 0,06 mm |
Pionowość Mniejsza lub równa 0,06 mm |
Pionowość Mniejsza lub równa 0,06 mm |
|
|
Szyna liniowa XYZ |
Prostoliniowość Mniejsza lub równa 0,03 mm/m |
Prostoliniowość Mniejsza lub równa 0,03 mm/m |
Prostoliniowość Mniejsza lub równa 0,03 mm/m |
|
|
Stół roboczy i oś Z |
Pionowość Mniejsza lub równa 0,02 mm |
Pionowość Mniejsza lub równa 0,02 mm |
Pionowość Mniejsza lub równa 0,02 mm |
|
|
Powtórz dokładność pozycjonowania |
0,03 mm |
0,03 mm |
0,03 mm |
|
|
Tryb stały |
Vac-szloch |
Vac-szloch |
Vac-szloch |
|
|
Maksymalne łożysko |
1500 kg |
1500 kg |
1500 kg |
|
|
Skok osi X |
2600 (mm) |
3000 (mm) |
3700 (mm) |
|
|
Skok osi Y |
2000 (mm) |
2000 (mm) |
2000 (mm) |
|
|
Prędkość karmienia |
10-6000 mm/min |
10-6000 mm/min |
10-6000 mm/min |
|
|
Szybka prędkość podawania |
1000-15000 mm/min |
1000-15000 mm/min |
1000-15000 mm/min |
|
|
Biblioteka narzędzi |
10 szt |
10 szt |
10 szt |
|
|
Przechowywanie biblioteki narzędzi |
Ukryty |
Ukryty |
Ukryty |
|
|
Maksymalna średnica narzędzia |
200mm |
200mm |
200mm |
|
|
Minimalny rozmiar szkła |
135*135(mm) |
135*135(mm) |
135*135(mm) |
|
|
Grubość szkła |
3-40 mm |
3-40 mm |
3-40 mm |
|
|
Oprogramowanie do rysowania |
AutoCADa |
|||
